CECA型電容式絕對壓力變送器是電動單元組合儀表的一種, 其輸出信號為直流4一20mA , 接250歐姆電阻, 得輸出直流電壓1一5 V。該信號傳輸采用二線制。
電容式壓力變送器校驗步驟：
（1）將阻尼關閉，即將阻尼電位器按逆時針?lè)判男恪?br />

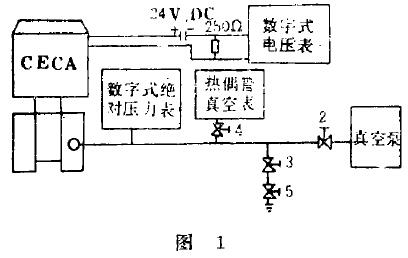

（2）按圖一校驗線路連接管線。
（3）在接電源時，必須首先檢查電源電壓是否24VDC，絕對不能將變送器直接與交流220V電源相接，同時必須注意電路的極性是否接錯。
（4）檢查氣路管道是否有泄漏。通常用橡膠管連接，接口處應抹有真空脂，以防止泄漏。
（5）“熱偶管真空表”用作校對壓力零位。
（6）“數字式絕對壓力表”用作輸入信號顯示。
（7）閥3、閥5是針型閥，作輸入壓力信號用。
（8）復查無誤以后，接通電源，穩定15分鐘。首先校對輸入信號起點——絕對壓力零位，關閥3、開閥2、閥4，開啟真空泵，抽真空到10的-2次方乇。
（9）調整輸出零位——輸出為1V。
（10）調零和調量程時，應該將變送器的銘牌卸下，在銘牌后面裝有調零和調量程的電位器的芯軸。用小螺絲刀插入，向順時針?lè)较蛘{(diào)節時，其輸出值將增大。
（11）關閉閥2、閥4、開閥3（或閥5），使絕對壓力表指示所需的量程（如1000乇，托舊作乇,壓強單位,1乇等于1毫米汞柱的壓強,合133.32帕斯卡.[英torr]）
（12）調節量程電位器，使輸出值為5V。調零和調量程，反復調幾次，即可達到預期目的（量程調整會影響零位值，而調整零位并不影響量程）。
（13）零位和量程電位器均可連續調節，且調節的范圍很寬。其現場使用量程能在該類儀表全測量范圍中做連續調節。

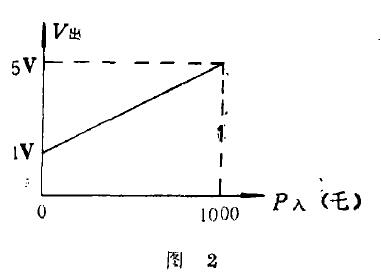

（14）輸入信號輸出信號成直線關系，一一對應，如圖2所示。
