摘要:采用電容原理，即電容兩極間介電常數的變化可引起電容量的變化來檢測汽包水位，設計了電容式液位計配合鍋爐三沖量調節器，可以很好地克服運行系統的內、外擾動，實現汽包鍋爐水位控制的要求。所研制的電容式液位計具有分辨率高、工作可靠、動態響應快，能在高溫、輻射和強烈振動等惡劣條件下工作等優點。
0 引言
電容式液位計具有結構簡單、動態響應快、工作穩定性好以及能夠在極端惡劣環境(高溫、深冷、輻射、強振動等)中工作的特點，適用于車輛、石油化工等工業領域生產中液位的測量。鍋爐汽包液位是火力發電、石化工業等蒸汽系統極為重要的控制參數，汽包液位過高會影響汽水分離;汽包液位過低會造成水冷壁的損壞，嚴重時會導致爆炸。以往的雙色液位計雖直觀，但由于鍋爐加藥腐蝕和水汽沖蝕會使汽水分界模糊，電接點液位計和差壓式液位計隨散熱條件的不同，測量精度低。電容式液位計可根據液態、氣態介質的介電常數進行溫度、壓力補償，提高了測量精度。
1 SLK700型鍋爐電容式液位計原理
電容式液位計通過測量電容的變化來測量液面的高低。將液位計插入盛液容器內，液位計金屬棒作為電容的一個極，容器壁作為電容的另一極，兩電極間的介質即為液體及其上面的氣體。液體的介電常數 ε 1 和液面上的介電常數 ε 2 不同，若 ε 1＞ ε2，則兩電極間總的介電常數值隨液位升高增大，因而電容量增大;反之，當液位下降，ε 值減小，電容量也減小。所以，可通過兩電極間的電容量的變化來測量液位的高低。電容液位計的靈敏度主要取決于 2 種介電常數的差值，只有 ε 1 和 ε 2 恒定才能保證液位測量準確。電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓介質的液位測量。

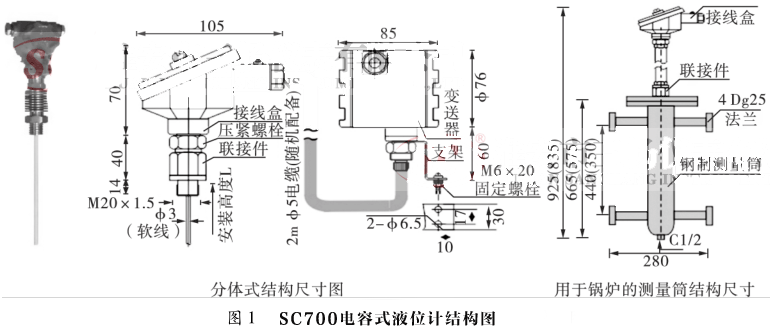

SLK700型鍋爐電容式液位計主要特點:結構緊湊，安裝維護簡單，采用標準信號輸出形式，方便不同系統配置使用;聚四氟乙烯探極，適用于酸、堿等強腐蝕性液體及高溫環境，浸入液體的測量部分只用一條四氟軟線或四氟棒式探極作為傳感器，可靠性高;全密封鋁合金外殼及不銹鋼聯接件，對高溫壓力容器的液位測量與測量常溫常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力的影響;配合信號隔離配電器可實現測量、輸出、電源三隔離，適應不同信號接地方式;過流、過壓、電源極性保護完善。結構示意圖如圖 1 所示。

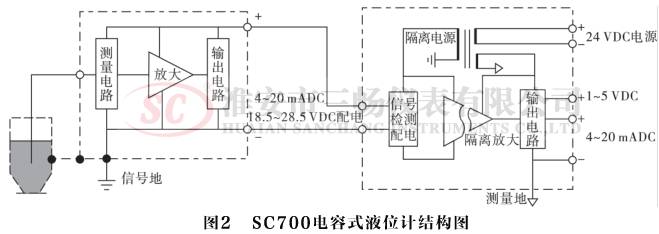

傳統的電容式物位計均采用模擬電路，由于被測介質介電常數的變化、雜散電容的干擾、溫度漂移、掛料等因素的影響，其應用范圍受到了限制。SLK700型鍋爐電容式液位計采用基于全數字化電容的測量方法，運用多參數補償技術，具有分辨力高、工作可靠、動態響應快、能在高溫、輻射和強烈振動等惡劣條件下工作等優點。儀表設計原理如圖2 所示。

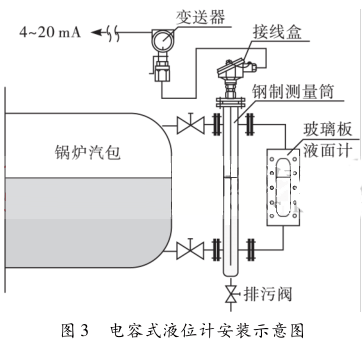

通過對中小型鍋爐傳統測量方式的改進，簡化了安裝方式，并解決了儀表在北方冬季不能正常測量，夏季計量漂移等問題。鍋爐液位安裝示意圖如圖 3 所示。
2 鍋爐三沖量給水的應用
2． 1 鍋爐水位三沖量調節器 SLKGC22GLFI166P

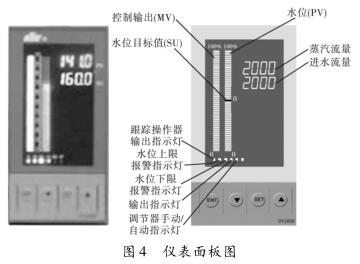

仕樂克SLKGC系 列 鍋 爐 水 位 三 沖 量 調 節 器DY22GLFI166P 為雙色光柱 101 線 LED 顯示，雙排數字顯示，直觀醒目。紅色數字和光柱顯示汽包水位的測量值，綠色光柱顯示PID 輸出值，綠色數字顯示被調參數的給定值，光柱上、下限報警值由按鍵直接設定，可帶 24 VDC 輸出。給水流量、蒸汽流量和鍋爐汽包水位 3 個輸入信號均采用 4 ～ 20 mA 輸入，也可根據需求設置。可帶閥位跟蹤功能，手動時閥位自動跟蹤，可實現手、自動無擾切換。傳感器斷線時自動輸出閥位值。另外還可以選用帶遠程操控功能，帶 ＲS232，ＲS485 通信功能，帶 Modbus 協議。儀表面板如圖 4 所示。

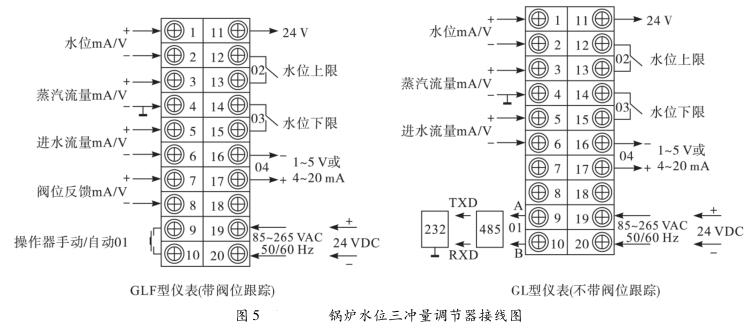

仕樂克SLKGC系 列鍋爐水位三沖量調節器可根據串級控制系統選擇主、副控制器的正、反作用。當 3 個測量信號中的蒸汽流量和給水流量缺失時，儀表自動切換為單沖量調節控制狀態。當 3 個測量信號都完善時，則自動切換為三沖量控制。儀表接線端子如圖 5 所示。

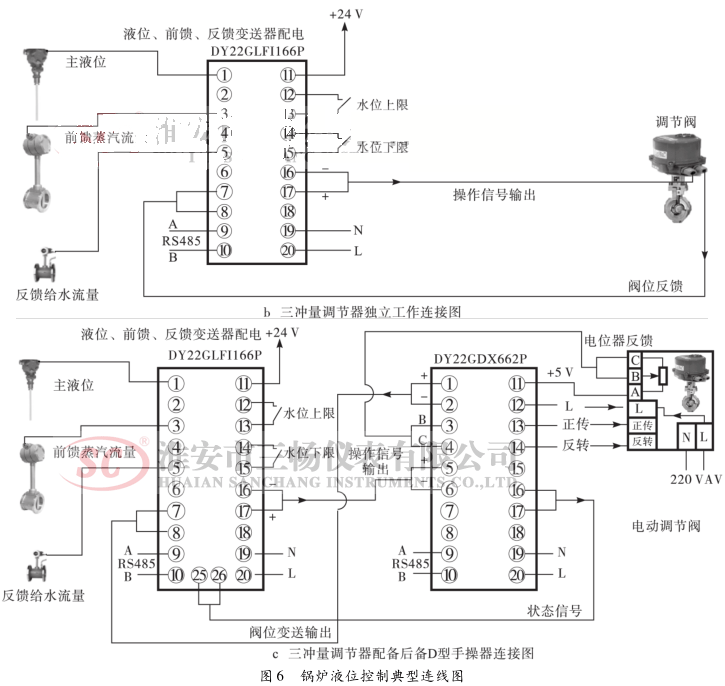

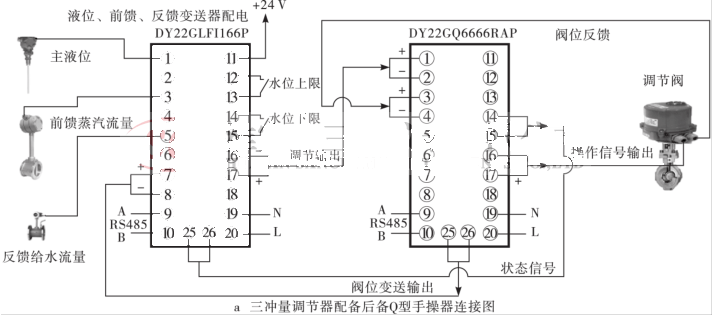

3 結論
仕樂克SLKGC系 列儀表鍋爐水位三沖量調節器SLKGC22GLFI166P，多年來在發電、食品、制藥、化工等行業廣泛使用，調節性能優良，安全可靠。SLK700系列鍋爐電容式液位計，由于采用了先進的電容式測量原理，克服了許多其他測量方法無法避免的缺點，
如:不能實施全工況測量，在鍋爐啟停、排污、聯排等不穩定運行工況下，存在建立穩定差壓條件時間較長、恢復時間較長或根本不能建立差壓條件，需要人工干預的問題;在穩定工況條件下，由于受結構限制，不能徹底解決因水溫造成的系統測量誤差的補償問題;在鍋爐缺、滿水等事故工況條件下，系統測量誤差過大的問題;結構復雜，靜密封點多，施工規模大并存在冬季保溫問題;測量時滯較長，不能即時反應鍋爐水位變化，測量信號調節質量差的問題;測量、輸出信號不準確，不能有效實行智能化、自動化控制等。該系列液位變送器安裝簡單，無需維護，性?xún)r(jià)比高，是傳統的電極式、差壓式、磁翻板式液位計最理想的替代產品。
