在工業上一些場合中，會對使用設備進行滲漏試驗，有滲水試驗、壓力滲漏試驗等，這些滲漏試驗可以提前預防滲漏帶來的隱患。比如說現場使用壓力表或1151壓力變送器等，微小的壓力滲漏也可能導致測量誤差。之前的幾種壓力滲漏試驗方法都不能做到精確，下面就由小編給大家介紹一種方法，可以進一步提高精確度，更快更準地找出微小滲漏。
首先這個方法需要一個裝置，包含一個基準裝置和一個試驗裝置，而且在在加壓與分別關掉壓力時對這兩個容器的壓差進行測量。由于使用了一個類似于試驗中的那個基準裝置, 因此可使由于受熱與受冷所造成的誤差減小到最低限度。一臺全量程為試驗壓力1%的

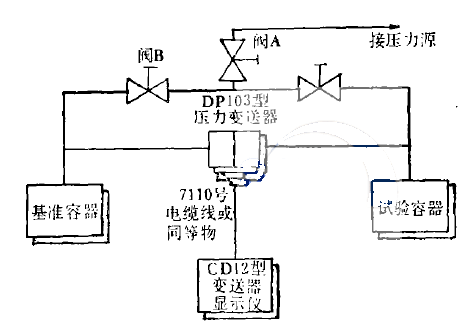

智能差壓變送器，比用壓力表或變送器測量試驗的壓力, 在靈敏度方面可以提高上百倍。例如一個被加壓到表壓為10 磅/ 時2試驗壓力的滲漏試驗元件, 在30秒鐘之內可能會出現0.01%磅/時2的壓力衰減, 但這個衰減僅為連接在測量試驗壓力上表壓為10 磅/ 時2 的一個變送器的0.1% ; 而另一方面, 這個衰減卻是壓差為0.1磅/ 時“ 變送器全量程的10 %, 此裝置與變送器連接的方法如附圖所示。
在閥門B打開的情況下打開閥門A , 并對這兩個容器加壓。關上閥門A , 使壓力在片刻之內穩定下來。關上閥門B , 觀測儀表CD12的讀數, 隨著儀表讀數的不斷增加, 任何滲漏都將會立即顯露出來。如果使用顯示儀的話, 當試驗的容器中出現了所預定的壓力衰減時, 醒目的報警裝置可進行顯示。
鑒于變送器感受系統中的壓力變化應當與氣源無關, 因此在該系統中必須注意使用沒有滲漏的閥門。而且, 在滲漏嚴重的情況下, 變送器還應具備對試驗壓力的過載能力。本文中所引用的例子, 應規定為SLK3051DP型差壓變送器。
