界面測量和液面測量有很多相同之處，下圖就是利用差壓變送器測量界面的原理示意圖。
    圖中管線的連接具有普遍性，若儀表低于界面下限距離為Ho，界面量程范圍為H,重液休的重度為丫1，輕液體為丫2，則作用在差壓變送器正壓室的壓力P1及作用在負壓室的壓力P2分別為:
    P1=(ho+h1)Y2+(h+Ho)Y1
    P2=(ho+h1+h+Ho) Y2

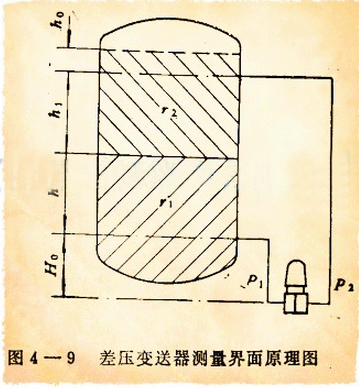

差壓變送器測量界面原理示意圖

差壓變送器所承受的差壓AP為:
    △P=P1一P2= (h+Ho)Y1一(h+Ho) Y2
        =h(Y1一Y2)+Ho(Y1一Y2)
    從圖4一9中可以看出，Ho, Y2、 Y1是不變的，所以△P只與界面變化高度成線性關系，測出△P就知道界面h。
    從式中還可以看出，當界面等于零時，差壓變送器的輸出并不等于零，而等于Ho(Y1一Y2)。這是一個不隨界面高度變化的常數項，所以要選用帶有正遷移彈簧的儀表，調整正遷移量為Ho(丫1一丫2)，消除這項影響。
    測量分界面時，應注意負壓側的導壓管要預先充滿丫2的液體，遷移也應按Y2考慮，否則這段液柱的靜壓力將因其它液體的沉入而發生變化。
