SLK-3851DP隔膜式雙法蘭差壓變送器是一種新型變送器，具有設計 原理先進、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3851與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭高精度差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。它是通過法蘭直接安裝在容器上。利用差壓法測量開口或密閉容器的液位。適用于粘度高、含固態懸浮物以及易結晶等介質的液位測量。有平法蘭與插入式法蘭兩種結構，安裝法蘭按照ANSI標準，管道尺寸3"和4"，法蘭等級為150LB（2.5MPa）。接液膜片材質一般有316L、哈氏吃76、蒙乃爾及鉭等可供選擇。

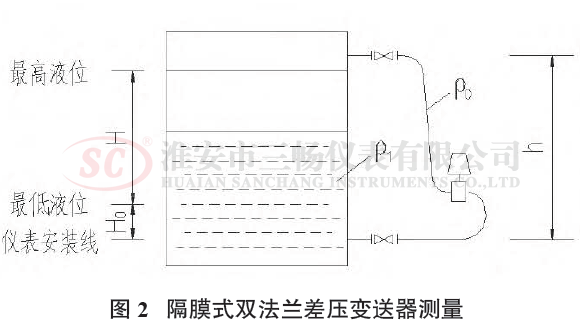

1、測量原理（如圖2 所示）
計算量程：△ P=Hxgxρ1(Pa）
負遷移量：B ＝ hxgxρ0-H0xgxρ1(Pa)
遷移后測量范圍：-B ～ -B+ △ P
因氨為腐蝕性介質，故應采用隔膜式的雙法蘭差壓變送器，ρ0 為毛細管中所充硅油的密度，h 為兩個法蘭中心高度之差。
2、注意事項
選用隔膜式雙法蘭差壓變送器測量液位時，變送器的安裝位置受毛細管長度的制約，毛細管長度一般為2 ～ 10m，且需要對毛細管采取保護和絕熱措施，故選型時需要特別注意儲罐的法蘭間距，以選擇合適的隔膜差壓變送器。
2、 常見故障分析
1）液位無指示，可能為變送器硬件故障或連接線路故障。
2）液位指示為最大 ( 最小)，可能為低壓側( 高壓側)膜片、毛細管壞或封入液泄漏低壓側( 高壓側) 導致引壓閥堵。
3）液位指示為偏大（偏�。�，可能為低壓側( 高壓側)放空堵頭漏，或低壓側( 高壓側) 閥門未全開，或儀表未校準。
4）指示值無變化，可能為高、低壓側膜片或毛細管同時損壞，或電路板故障。
