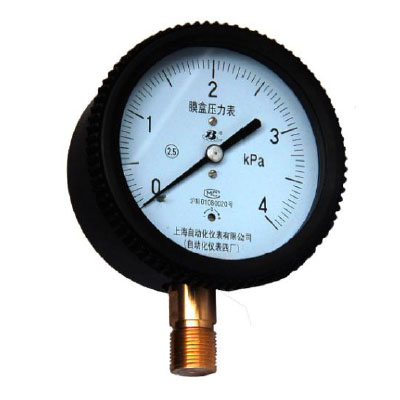

YE-75膜盒壓力表概述
膜盒壓力表適用測量對銅合金不起腐蝕性用，無爆炸危險的微壓和負壓。氣體廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。
YE-75膜盒壓力表具有體積小等特點，已批量出口日本等國家。
YE-75膜盒壓力表主要技術指標：
標度范圍、精確度等級及重量
|
型號 |
標度范圍KPa |
精確度等級 基本誤差限±％ |
重量 kg |
||
|
正壓 |
負壓 |
正負壓 |
|||
|
YE-75 YE-100 YE-150 |
0～1.6 0～2.5 0～4 0～6* 0～10* 0～16* 0～25* 0～40* |
-1.6～0 -2.5～0 -4～0 -6～0 -10～0 -16～0 -25～0 -40～0 |
-0.8～+0.8 -1.2～+1.2 -2～+2 -3～+3 -5～+5 -8～+8 -12～+12 -20～+20 |
2.5 |
0.5 |
注：YE-75、100僅生產帶*規格
工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，
相對溫度不大于80％，并且周圍空氣中不含有腐蝕儀表的有害氣體。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4％/10℃。
導（測）壓系統及外殼等主要零件的材質
|
零件名稱 |
材料牌號 |
|
接頭 |
黃銅HPB59-1 |
|
膜盒 |
錫青銅QSn6.5-0.1 |
|
齒輪傳動機構 |
銅HPb59-1 |
|
表殼、罩殼 |
冷軋銅板20 |
□YE-75膜盒壓力表結構原理
儀表由測量系統（包括接頭，波紋膜盒等）傳動機構（包括撥桿機構，齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。
儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經撥桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
|
型號 |
D |
H1 |
L |
d |
h |
□S |
|
YE-75 |
Φ77 |
71 |
14 |
M16×1.5 |
14 |
□17 |
|
YE-100 |
Φ100 |
90 |
20 |
M20×1.5 |
17 |
□22 |
|
YE-150 |
Φ150 |
118 |
20 |
M20×1.5 |
17 |
□22 |
