羅斯蒙特手操器常用型號有哪些 羅斯蒙特手操器的技術指標及特點
羅斯蒙特475手操器是羅斯蒙特375手操器的改良升級型號,它即支持HART通訊協議，也支持基金會現場總線通訊協議，并具有通用、可靠、便攜、本安、易于升級等特點。
產品描述
羅斯蒙特475手操器現場通訊器的設計理念, 就是要簡化你在現場的工作。用戶在操作HART和Ff現場總線設備時, 都可體驗到直觀的彩色圖形界面。它的觸摸屏幕比 PDA 或掌上電腦還大,支持 HART 協議版本 5, 6 和 7 (包括WirelessHART™) 的設備, 并能通過互聯網進行升級。
羅斯蒙特475手操器常用的型號：
1、羅斯蒙特手操器475HP1ENA9GM9（基本型）
2、羅斯蒙特手操器475HP1ENAUGM9（三年升級）
3、羅斯蒙特手操器475HP1EKL9GM9（防爆）
4、羅斯蒙特手操器475HP1EKLUGM9（防爆+三年升級）
5、羅斯蒙特手操器475FP1EKLUGM9（HART+FF協議）
羅斯蒙特手操器的技術指標及特點
羅斯蒙特475現場通訊器是手操器的新標準，他是根據羅斯蒙特275hart通訊器和羅斯蒙特375Hart通訊器20多年的應用經驗和用戶的進一步需求而開發的新一代通訊器。介紹羅斯蒙特手操器的特點：
微處理器： 80MHZ Hitachi 日立SH3
接口： 3個4mm香蕉孔
內置內存： 32M
紅外數據口： 最大速率115kbs/s,距離最大30cm
系統卡： 1GB或者更高
www.whdkm.net
工作環境： －10～50攝氏度
隨機存儲器： 32M
防護： IP51（正面）
擴展模塊： 32M
抗震： 1m落地至混凝土地面沒有問題
重量： 大約0.9KG,含電池
濕度： 0～95%（無凝露）
顯示： 1/4VGA(240*320象素)；彩色8.9cm觸摸屏，自動調光顯示
儲存： －20～55攝氏度（帶電池）
?。?0～60攝氏度（不帶電池）
鍵盤： 25個鍵，4個操作鍵，12個字母鍵，4個肩頭，4個功能鍵和開關鍵
電池： 可充電鋰離子電池，可使用20個小時，100～240VAC充電
充電器： 迷你DIN6芯插座
升級要求： winxp操作系統 光驅 能連接internet網
以下是相關提問：
1、怎么用HART手操器調試ROSEMOUNT壓力變送器？
ROSEMOUNT壓力變送器有1151或3051之分：
1151菜單樹（調試方法）
向左轉|向右轉
3051菜單樹（調試方法）
向左轉|向右轉
下面以ROSEMOUNT 3051為例：
3051型4-20mA變送器校驗接線圖如下圖所示：
向左轉|向右轉
6.2 3051型智能變送器的校驗分三步進行：
重設量程--在所需壓力下設定4和20mA點；
傳感器微調--調整工廠特性化曲線，使在特定壓力范圍內變送器具有最佳性能；
模擬輸出微調--調整模擬輸出，使之與工廠標準或者控制回路相匹配。
6.2.1 設定輸出組態參數
6.2.1.1 重設量程
Range Vaiue（量程值）指令可設定4和20毫安點（量程上限和下限值）。但不論量程點如何，3051型將在傳感器數字極限值范圍內測量和記錄所有讀數。例如，如果4和20毫安點設定在0和10inH2O，變送器檢測到壓力為25inH2O時，它會以數字方式輸出25inH2O的讀數以及量程百分數讀數250%。
重設量程有以下三種方法：
6.2.1.1.1 只用手操器重設量程：HART手操器快捷鍵4或5。只使用受操器重設量程是最容易、最普遍的方法。這種方法可獨立改變模擬4和20mA點的數值，而不需要壓力輸入。
6.2.1.1.2 用壓力輸入源和手操器重設量程：HART手操器快捷鍵指令序列1、2、3、1、2。當不知道4和20毫安點的具體值時，利用手操器與壓力源設定量程，輸入上述快捷鍵指令序列，按照HART手操器聯機菜單指令操作，可改變模擬4 和20毫安點的數值。
6.2.1.1.3 利用壓力輸入源與本機零點和量程按鈕重設量程：當不知道4和20毫安點的具體值，并且無手操器時，可利用壓力源與本機零點和量程按鈕重設量程。
利用變送器的零點和量程按鈕重設量程時，應依照下述步驟進行操作：
a) 擰松變送器表蓋頂上的固定認證標牌的螺釘，旋開標牌，露出零點和量程按鈕。
b) 利用精度為三至十倍于所需校驗精度的壓力源，向變送器高壓側加下限量程值相應的壓力。
c) 如果設定4毫安點，先按住零點按鈕至少2秒鐘，然后核實輸出是否為4毫安。如果安裝了表頭，則表頭將顯示ZERO PASS（零點通過）。
d) 向變送器高壓側加上限相應的壓力。
e) 如要設定20毫安點，先按住量程按鈕至少2秒鐘，然后核實輸出是否為20毫安。如果安裝了表頭，則表頭將顯示SPAN PASS（量程通過）。
6.2.1.1.4 如果變送器保護跳線開關位于“ON”位置，則不能夠調整零點和量程。如果軟件設定為不允許進行本機零點和量程調整，那么將不能利用本機零點和量程按鈕調整。
6.2.1.1.5 利用HART手操器快捷鍵1、4、4、1、7指令序列可以使變送器上的零點和量程按鈕起作用或不起作用。但仍可使用HART手操器改變變送器的組態。
6.2.1.2 設定過程變量單位
利用HART手操器快捷鍵1、3、2指令序列操作，可設定過程變量單位。3051型可使用下述輸出單位： inH2O,inHg,ftH2O,mmH2O,mmHg,psi,bar,mbar,g/cm2,kg/cm2,Pa,KPa,torr,atm。
6.2.1.3 設定輸出方式
利用HART手操器快捷鍵1、3、5指令序列操作，可以將變送器輸出設定為線性或者平方根輸出。變送器平方根輸出模式，使模擬輸出與流量成正比。
6.2.1.4 設定阻尼
利用HART手操器快捷鍵1、3、6指令序列操作，可使變送器的響應時間對于輸入快速變化引起的輸出讀數呈平滑變化曲線。
6.2.2 校驗傳感器
可以利用完全微調或者零點微調功能微調傳感器。兩種微調功能均會改變變送器對輸入信號的理解。
6.2.2.1 零點微調
利用HART手操器快捷鍵1、2、3、3、1指令序列操作可進行傳感器零點微調。操作步驟如下：
a) 使變送器通大氣，并且將手操器與測量回路相連。
b) 從手操器主菜單中選擇1 Device Setup（裝置設定）、2 Diagnostics and Service（診斷和檢修）、3 Calibration（校驗）、3 Sensor trim(傳感器微調)、1 Zero trim（零點微調），準備進行零點微調。
c) 遵循手操器提供的指令完成零點微調的調整。
6.2.2.2 完全微調
利用HART手操器快捷鍵1、2、3、3指令序列操作可進行傳感器完全微調。操作步驟如下：
a) 將整個校驗系統接通電源。校驗系統包括變送器、HART手操器、電源、壓力輸入源和讀數裝置。
b) 從手操器主菜單中選擇1 Device Setup（裝置設定）、2 Diagnostics and Service（診斷和檢修）、3 Calibration（校驗）、3 Sensor trim(傳感器微調)、2 Lower sensor trim（下限傳感器微調），準備進行下限微調點的調整。
c) 選擇壓力輸入值，使下限值等于或小于4毫安點，遵循手操器提供的指令完成對下限值的調整。
d) 重復以上步驟調整上限值，用3 Upper sensor trim（上限傳感器微調）替代步驟（b)中2 Lower sensor trim（下限傳感器微調）。
e) 選擇壓力輸入值，使上限值等于或大于20毫安點，遵循手操器提供的指令完成對上限值的調整。
6.2.3 校驗4-20mA模擬輸出
利用“模擬輸出微調”指令，可以調整變送器4和20毫安點的電流輸出，使之與工廠標準相符。此指令調整數/模信號轉換。
6.2.3.1 數/模微調
利用HART手操器快捷鍵1、2、3、2、1指令序列操作可進行數/模微調。操作步驟如下：
a) 從HOME主屏幕中選擇1 Device Setup（裝置設定）、2 Diagnostics and Service（診斷和檢修）、3 Calibration（校驗）、2 Trim Analog Output（模擬量輸出微調）、1 Digital-Analog（數/模微調）。將控制回路設定至手動方式后，選擇“OK”。
b) 根據“連接參考表”的提示，將一個精確的參考安培表與變送器相連。為此將正極引線與變送器正極端子相連，將負極引線與變送器負極端子相連。
c) 連接好參考表后選擇。
d) 在“將現場裝置輸出設定為4毫安”提示下，選擇“OK”，則變送器輸出4.00毫安。
e) 記錄下參考表的實際數值，在“輸入儀表值”提示下將該值輸入。手操器提示你核實輸出值是否等于參考表上的數值。
f) 如果參考表上的數值等于變送器輸出值，則可選擇1：Yes;否則可選擇2：No。如果選擇了1：Yes，則可進入下一步。如果選擇了2 ：No，則重復上一步。
g) 在“將現場裝置輸出設定為20毫安”提示下，選擇“OK”，并且重復步驟（e)和（f)，直至參考表數值等于變送器輸出值為止。
h) 將控制回路返回至自動控制之后，選擇“OK”。
6.2.3.2 使用其他標尺進行數/模微調
利用HART手操器快捷鍵1、2、3、2、2指令序列操作可使用其他標尺進行數/模微調。Scaled D/A Trim (定標數/模微調)指令使4和20毫安點與用戶可選擇的參考標尺相對應，而不是與4和20毫安相對應（例如，如果通過一個250歐姆的負載測量，則為1至5V；或者如果通過一個DCS測量，則為0%至100%）。當根據標尺進行數/模微調時，可將一個精確參考表與變送器相連，并且根據“輸出微調”步驟內的說明，將輸出信號微調至所用標尺。
6.2.4 傳感器微調與模擬輸出微調的選擇
當決定使用哪一個微調步驟時，必須首先確定是變送器線路板的模/數轉換部分要校驗，還是數/模轉換部分要校驗，可按下列步驟操作：
a) 將壓力源、HART手操器和數字式讀數裝置與變送器相連。
b) 使變送器與手操器之間通訊。
c) 施加量程上限點相應的壓力。
d) 將所加壓力與手操器上Online聯機菜單上的“過程變量（PV）”相比較，如果手操器上的PV讀數與所加壓力不相等，而你確信測試設備準確無誤，則可進行傳感器微調。
e) 將手操器聯機菜單上“模擬輸出（AO）”與數字式裝置上的讀數相比較。如果手操器上AO讀數與數字式裝置上的讀數不相符，而你確認測試設備精確無誤，則可進行輸出微調。

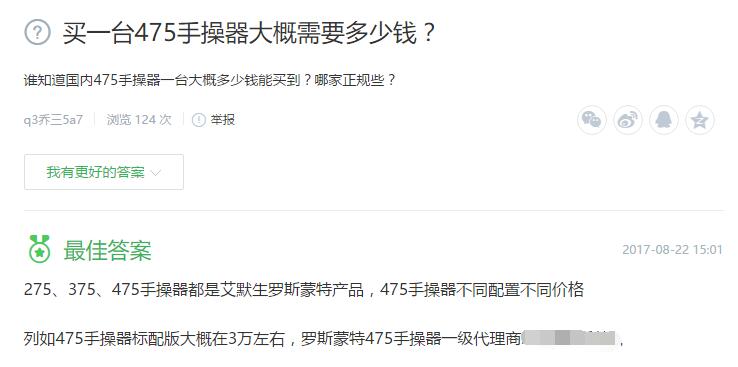

2、買一臺475手操器大概需要多少錢？（誰知道國內475手操器一臺大概多少錢能買到？哪家正規些？）
275、375、475手操器都是艾默生羅斯蒙特產品，475手操器不同配置不同價格列如475手操器標配版大概在3萬左右，羅斯蒙特475手操器一級代理商西安仕樂克。
