一、3051壓力變送器基礎知識

　　3051壓力變送器在自動檢測和控制系統中的作用，是將各種工藝參數，如壓力物理量轉換成統一的標準信號，以供顯示、記錄或控制之用。

　　二、3051壓力變送器信號傳輸方式

　　1、氣動變送器：兩根氣動管線

　　2、電動模擬式變送器：二線制；四線制 。

　　3、數字式變送器：雙向全數字量傳輸信號(現場總線通信方式 )，HART通訊協議方式 。

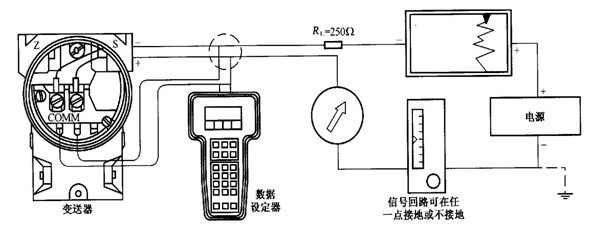

　　三、3051壓力變送器配線原理圖

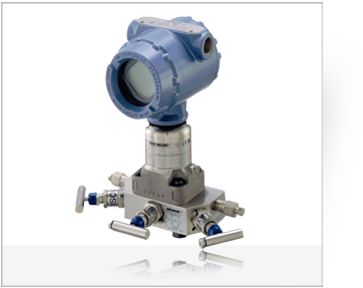

　　羅斯蒙特3051系列變送器的使用體會

　　壓力、差壓變送器是化工自動控制中使用最多的測量儀表之一。在現代化連續生產過程中，變送器的可靠性將會影響生產工藝過程。這種影響有時可能是嚴重的，所以，儀表工程師都面臨一個共同的問題----如何選擇一種好的、可靠的壓力、差壓變送器。

　　在我們的揚子巴斯夫苯乙烯工程中，需要使用近480臺各種壓力、差壓變送器。它們幾乎包含了壓力、差壓變送器的各種應用：壓力、差壓、絕壓、高壓、微差壓、高溫、低溫、各種材質及特殊加工的遠傳法蘭型壓力變送器，我們的工程籌建部在幾種著名品牌的變送器中經過反復調查，比較后，決定使用羅斯蒙特公司的3051系列變送器。

　　根據羅斯蒙特公司介紹：3051系列變送器是目前世界上最好的變送器，精度為0.075％。量程比為100：1。穩定性：0.1％一年、0.25％五年。到目前為止，沒有一種變送器能全面達到這樣好的指標。

　　羅斯蒙特公司宣傳3051是“隱形變送器”。因為3051有非常好的可靠性和穩定性。安裝調試好以后，在五年左右時間內，基本不會有什么問題，幾乎沒有標定，維修的工作量。象不存在一樣，所以叫“隱形變送器”。

　　我們在以前工廠中也使用過多種品牌的智能變送器，在使用羅斯蒙特3051變送器一年多時間后，我們感到3051確實是一種非常好的變送器。技術上的優勢是明顯的。我們使用羅斯蒙特3051系列變送器的經驗是：

　　1.高度的可靠性

　　在安裝調試投入使用的近兩年時間內，四百多臺3051變送器經受了考驗，在各種各樣的應用中，沒有一臺出現過問題，保證了我們試車、生產的順利進行。所以我們對3051變送器的質量感到滿意和放心。

　　2.極好的穩定性

　　變送器的測量會隨著環境溫度、過程溫度、靜壓的變化而發生漂移，如果在一些微小的壓力、差壓測量場合，這個漂移很可能是比較嚴重的，會存在一個很大的誤差。但3051變送器由于具有獨特的傳感器結構，摩托羅拉專用芯片的電子制造工藝，使得這種漂移降到很低的程序（0.2％56度，0.2％70公斤）。很好地解決了漂移的問題。根據我們的使用經驗。3051變送器在不同的工作條件下，能得到相對最正確的測量。從而維護了生產的穩定，保證了工藝的一致性。

　　3.100：1的量程比大大增加了3051變送器使用的靈活性

　　3051變送器具有100：1的量程比。給設計、使用帶了很大的方便。

　　a.我們的工藝流程由外方提高，設計中條件經常有變化，但由于3051有大的量程比，有很好的通用性。工藝條件的變化基本不影響變送器的型號。大大簡化了設計修改的工作量。

　　b.100：1的量程比大大減少了工程中所用變送器的型號（差壓變送器兩種，壓力變送器三種）。和普通變送器相比，型號要減少三分之一。

　　c.100：1量程比也大大減少了備品備件，也減少了庫存，減少了資金的積壓。

　　4.完整的產品系列

　　化工生產的過程是比較復雜的，對變送器也有各種各樣的要求，根據我們比較，3051系列變送器是目前系列最全的變送器，各種測量范圍的壓力，差壓，絕壓變送器，各種材質，各種連接法蘭的要求都可以從3051系列變送器里找到。我們生產裝置中有幾臺變送器對連接法蘭有特殊的要求。羅斯蒙特公司按照的要求，進行專門的加工。滿足了生產工藝的要求。而且價格合理。

　　5.遠傳毛細管法蘭型變送器專用計算軟件----SOAP

　　以往大家都是憑經驗來選用遠傳毛細管法蘭型變送器，普通變送器增加了一套遠傳毛細管法蘭以后。它的測量精度，動態響應時間會發生很大變化，預先對這些誤差沒有預計，憑經驗來選用，有時變送器的測量精度，動態響應不能滿足生產工藝的要求。在一些高溫、低溫，真空應用條件中，這些誤差很可能是非常大的。尤其是高真空應用，遠傳毛細管法蘭型變送器非常容易損壞。這全部因為沒有正確對變送器的毛細管，填充油，專門的加工工藝的選型及使用合適的安裝方案所致。但要考慮這么多因素對變送器最終測量的綜合影響。是一件非常困難的事情。以前一直沒有一個好的辦法來解決。現在羅斯蒙特公司介紹他們能非常好地解決這個問題。他們考慮了毛細管的粗細、長度、各種填充油的特性，遠傳法蘭大小、材質、變送器量程，安裝方式等各種影響因素。發明、編制了一套遠傳毛細管法蘭型變送器專用計算軟件----SOAP。它可以非常正確，定量地計算出你想用的遠傳毛細管法蘭型變送器是否適應于你的工藝條件。和它的測量誤差值及動態響應時間。如果變送器選型不正確。計算機會給你提示。需要作那些調整。如果你覺得誤差太大，你可以對毛細管，填充油的型號進行優化選型。重新評估它的誤差和動態響應。羅斯蒙特介紹：依靠這套軟件，他們非常成功地為一些工廠解決了一些老大難的問題。

　　在我們這個工程中，就存在一些高溫、高真空的測量。在設計階段，羅斯蒙特公司就提供了支持。應用SOAP軟件，對這些應用進行優化計算和選型。以保證在這些困難場合的應用成功并有一個好的測量。實際證明SOAP軟件獲得了成功。所有遠傳毛細管法蘭型變送器的應用效果都是令人滿意的。

　　根據羅斯蒙特介紹，應用在高溫、高真空場合的遠傳毛細管法蘭型變送器有一些特殊的制造工藝，在填充油的選擇，充填量的控制，毛細管和法蘭及變送器本體連接方式，變送器本體的緊固螺栓，密封填片等方面都和普通的遠傳毛細管法蘭型變送器不同。這是大量實踐應用經驗的積累。其他公司沒有這樣的特殊生產工藝和SOAP這樣的應用軟件。

　　我們認為羅斯蒙特公司的SOAP軟件為正確選擇遠傳毛細管法蘭型變送器提供了一個非常好的理論依據。

　　6.配套的智能變送器管理軟件----AMS

　　現在智能變送器應用已經非常普遍，但智能功能一般都沒有充分發揮。

　　羅斯蒙特公司和微軟公司合作開發了一套智能變送器管理軟件----MAS. 根據羅斯蒙特公司介紹AMS有以下特點：

　　a.AMS管理系統可以對工廠使用的智能變送器建立一個完整的數據庫。能隨時記錄這些變送器的全部特性、量程、材質、維修的更改。使用戶能更方便、全面地管理這些設備。大大簡化以前對變送器的管理工作量。并可以最大程度地減少人為差錯。保證生產的穩定。

　　b.在線的AMS管理系統可以讓操作工程師在控制室內對在裝置上的變送器進行實時的組態，診斷和調試。如果連在系統上的任何一臺變送器出現問題。AMS管理系統能馬上給于警告。指明故障所在。大大減少了判斷故障所需的時間。便于維修人員能馬上進行處理。保證生產的穩定。

　　我們感到羅斯蒙特公司的AMS管理系統也是一個非常好的有創新的管理軟件。投資不多，但能明顯提高我們的工作效率和管理水平。符合現代化工廠的管理要求。所以我們也在二期工程中定購了一套單點AMS系統進行使用。不久就可以投入使用。

　　現在生產變送器的公司有很多。隨著科學技術的進步。變送器之間的差別也在縮小。各個公司都把自己的產品宣傳的比較好。產品樣本提供的數據也多比較高，但我們的體會是：

　　在實際使用中，不同公司的變送器還是有差別。主要區別在變送器的可靠性和測量的穩定性上。這在產品樣本上是沒有反映的。只有使用過各種變送器后，才會有比較和體會。

　　要保持生產過程的穩定，變送器的可靠性和穩定性是最重要的，使用高可靠性和穩定性的變送器不但能保證有一個好的測量，穩定生產工藝，而且能大大減少維護人員的工作量和降低備品備件的購買費用。

　　根據我們已往的使用經驗。我們感到羅斯蒙特的3051系列變送器確實是一種相當不錯的變送器。值得優先考慮選用。在我們的二期工程中，我們也繼續全部使用了羅斯蒙特的3051系列變送器。

　　以下是網友的相關提問：

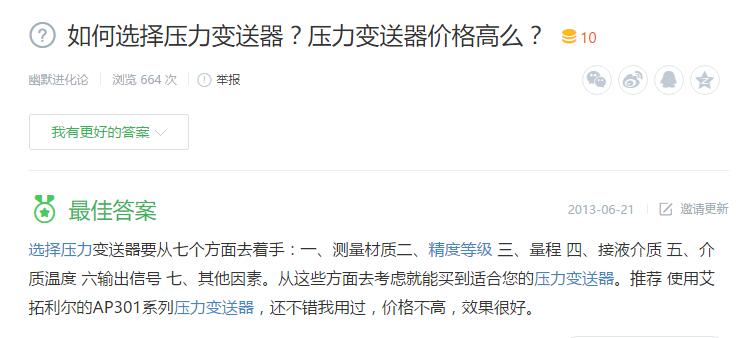

　　1、如何選擇壓力變送器？壓力變送器價格高么？

　　選擇壓力變送器要從七個方面去著手：一、測量材質二、精度等級 三、量程 四、接液介質 五、介質溫度 六輸出信號 七、其他因素。從這些方面去考慮就能買到適合您的壓力變送器。推薦 使用艾拓利爾的AP301系列壓力變送器，還不錯我用過，價格不高，效果很好。

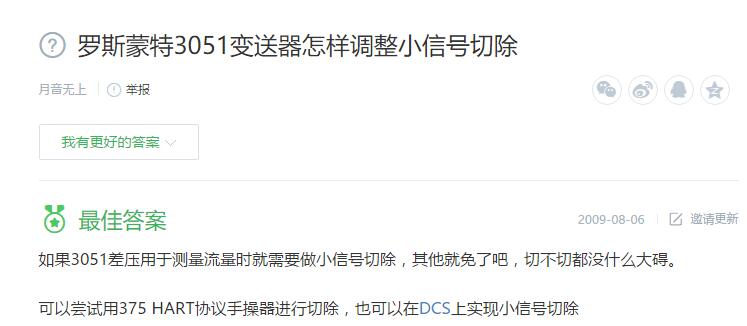

　　2、羅斯蒙特3051變送器怎樣調整小信號切除？

　　如果3051差壓用于測量流量時就需要做小信號切除，其他就免了吧，切不切都沒什么大礙。可以嘗試用375 HART協議手操器進行切除，也可以在上實現小信號切除

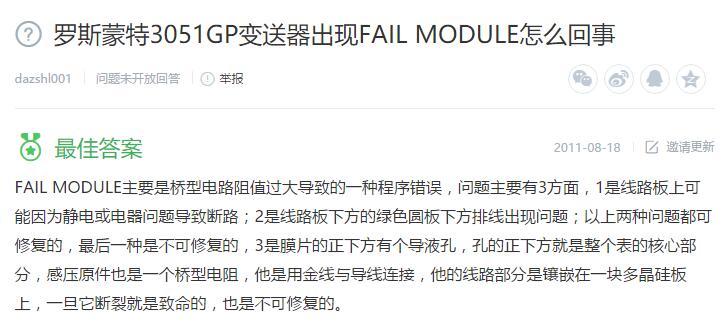

　　3、羅斯蒙特3051GP變送器出現FAIL MODULE怎么回事？

　　FAIL MODULE主要是橋型電路阻值過大導致的一種程序錯誤，問題主要有3方面，1是線路板上可能因為靜電或電器問題導致斷路；2是線路板下方的綠色圓板下方排線出現問題；以上兩種問題都可修復的，最后一種是不可修復的，3是膜片的正下方有個導液孔，孔的正下方就是整個表的核心部分，感壓原件也是一個橋型電阻，他是用金線與導線連接，他的線路部分是鑲嵌在一塊多晶硅板上，一旦它斷裂就是致命的，也是不可修復的。
