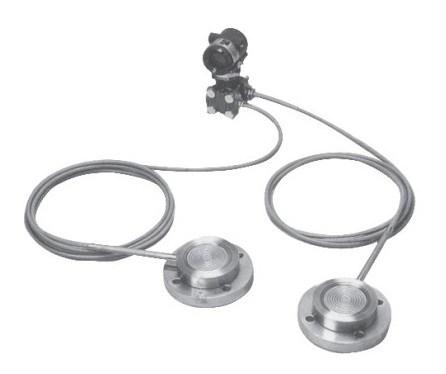

隔膜密封式差壓變送器的詳細資料：
一、標準技術規格
1.1通信線路條件
電源電壓：16.4～42V DC（16.4~30V DC）
通信距離：2km（使用CEV電纜）
負載電容：0.22µF以下
與電源線的間距：15cm以上
連接于接收電阻上的接收儀表的輸入阻抗在2.4kHz時，為10kΩ以上。
1.2環境溫度
一般型隔膜密封式差壓變送器：-40～85℃（-40～185?F）
帶數字式表頭隔膜密封式差壓變送器：-30～80℃（-22～176?F）
1.3工作壓力（法蘭的額定工作壓力：2.7kPa abs或20mmHg abs）
1.4電源電壓變動的影響：±0.005％/V（21.6～32V DC，350Ω）
1.5安裝：變送器：2inch管道安裝；隔膜密封件：法蘭安裝。
1.6安裝法蘭規格：ANSI規格的法蘭與墊片接觸的一面，進行鋸齒形加工（根據ANSI B16.5）。
1.7防水結構：JIS C0920防浸型（相當于IEC IP67和NEMA 4X）
1.8變送器材質：法蘭：JIS SUS14A；法蘭螺栓：參閱“型號及規格代碼表”
1.9隔膜密封件材質：毛細管：JIS SUS316；保護管：JIS SUS304；PVC屏蔽（PVC的最大使用溫度：100℃）
1.10阻尼時間常數：放大器組件和帶隔膜密封件的膜盒組建的時間常數相加值（放大器組建的時間常數：0.2～64秒，可分9段設定；當毛細管長5m，注入液的代碼A時，在正常溫度下取得值）。
二、EJA118W隔膜密封式差壓變送器型號和規格代碼表
2.1 平膜型隔膜密封式差壓變送器SLK-A118W
|
型 號 |
規格代碼 |
說 明 |
出廠價 |
備注 |
||||||
|
EJA118W |
|
平膜型隔膜密封式差壓變送器 |
|
|
||||||
|
輸出信號 |
E |
4～20mA，HART協議數字通訊 |
|
|
||||||
|
測量量程 |
M |
2.5～100Kpa |
|
|
||||||
|
高壓側 |
|
膜盒 |
其它 |
|
|
|||||
|
S |
JIS SUS316 |
JIS SUS316L |
||||||||
|
H |
哈氏合金C-276 |
哈氏合金C-276 |
||||||||
|
T |
鉭 |
|
||||||||
|
U |
鈦 |
|
||||||||
|
法蘭規格 |
J1 |
JIS10K |
|
|
||||||
|
法蘭尺寸/材質 |
D |
3-inch（80mm,DN80）/S25C |
|
|
||||||
|
法蘭螺栓材質 |
A |
JIS SLKM435 |
|
|
||||||
|
注入液 |
|
|
接液溫度℃ |
環境溫度℃ |
|
|
||||
|
A |
一般型（硅油） |
-10～250 |
-10～60 |
|||||||
|
B |
一般型（硅油） |
-30～180 |
-15～60 |
|||||||
|
C |
高溫型（硅油） |
10～300 |
10～60 |
|||||||
|
D |
禁油型（硅油） |
-20～120 |
-10～60 |
|||||||
|
E |
低溫型（乙二醇） |
-50～100 |
-40～60 |
|||||||
|
毛細管長度（m） |
□□ |
規定的毛細管長度從1～10米，用□□表示（如2m） |
|
|
||||||
|
安裝 |
9 |
水平配管連接，左邊高壓 |
|
|
||||||
|
電氣接口 |
5 |
G½內螺紋，2處接線口帶盲塞 |
|
|
||||||
|
顯示表頭 |
D |
數字表頭 |
|
|
||||||
|
2－inch管安裝托架 |
D |
JIS SECC 平托架 |
|
|
||||||
|
附加選型代碼 |
LT |
一個LT裝置，一個遠傳裝置 |
|
|
||||||
|
|
||||||||||
