Rosemount羅斯蒙特3051壓力變送器

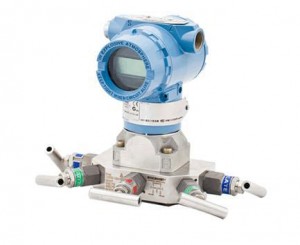

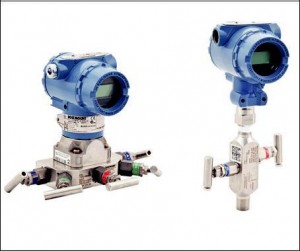

　　3051DP差壓3051DG表壓壓力變送器Rosemount產品數據表選型資料

3051DP差壓3051DG表壓壓力變送器

　　型號變送器類型

　　3051D共平面壓力變送器

　　測量類型

　　標準標準

　　P差壓★

　　G表壓★

　　壓力范圍

　　3051DP3051DG

　　標準標準

　　1-6.216 kPa 至 6.216 kPa-6.216 kPa 至 6.216 kPa★

　　（–25 至 25 inH2O）（–25 至 25 inH2O）

　　2-62.1603 kPa 至 62.1603 kPa-62.1603 kPa 至 62.1603 kPa★

　　（–250 至 250 inH2O）（–250 至 250 inH2O）

　　3-248.641 kPa 至 248.641 kPa-97.7159 kPa 至 248.641 kPa★

　　（–1000 至 1000 inH2O）（–393 至 1000 inH2O）

　　4-2068.431 kPa 至 2068.431 kPa-97.9057 kPa 至 2068.431 kPa★

　　（–300 至 300 psi）（–14.2 至 300 psi）

　　5-13789.54 kPa 至 13789.54 kPa-97.9057 kPa 至 13789.54 kPa★

　　（–2000 至 2000 psi）（–14.2 至 2000 psi）

　　變送器輸出

　　標準標準

　　A(1)4–20 mA，采用基于 HART 協議的數字信號★

　　結構材料

　　工藝法蘭類型法蘭材料排放 / 排氣閥

　　標準標準

　　2共平面式316 不銹鋼316 不銹鋼★

　　3(2)共平面式鑄鐵 C-276合金 C-276★

　　6共平面式304 不銹鋼316 不銹鋼★

　　7(2)共平面式316 不銹鋼合金 C-276★

　　0備選工藝連接★

　　隔膜

　　標準標準

　　2(2)316L 不銹鋼★

　　3(2)合金 C-276★

　　O 型環

　　標準標準

　　A玻璃充填聚四氟乙烯 PTFE★

　　B石墨充填聚四氟乙烯 PTFE★

　　傳感器填充液

　　標準標準

　　1硅油★

　　2惰性油★

　　外殼材料電氣接口尺寸寸

　　標準標準

　　A鋁½–14 NPT★

　　B鋁M20 × 1.5★

　　HART 修訂版配置

　　標準標準

　　HR5(4)(3)HART 版本 5 的配置★

　　HR7(4) (5)HART 版本 7 的配置★

　　選件（隨選定型號提供）

　　備選法蘭(6)

　　標準標準

　　H2傳統法蘭， 316 不銹鋼，不銹鋼排氣 / 排液閥★

　　H3(2)傳統法蘭， C 合金 , 合金 C-276 排氣 / 排液閥★

　　H7(2)傳統法蘭， 316 不銹鋼，合金 C-276 排氣 / 排液閥★

　　閥組組件

　　標準標準

　　S5組裝到羅斯蒙特 301 或 305 一體化閥組★

　　S6組裝到羅斯蒙特 304 閥組或連接系統★

　　一體安裝型一次元件

　　標準標準

　　S3組裝到羅斯蒙特 405 緊湊型孔板★

　　S4(7)組裝到羅斯蒙特阿牛巴或羅斯蒙特 1195 一體化孔板★

　　密封組件

　　標準標準

　　S1組裝到一個羅斯蒙特 1199 遠傳件★

　　S2(8)組裝到兩個羅斯蒙特 1199 遠傳件★

　　變送器輸出

　　標準標準

　　A(1)4–20 mA，采用基于 HART 協議的數字信號★

　　結構材料

　　工藝法蘭類型法蘭材料排放 / 排氣閥

　　標準標準

　　2共平面式316 不銹鋼316 不銹鋼★

　　3(2)共平面式鑄鐵 C-276合金 C-276★

　　6共平面式304 不銹鋼316 不銹鋼★

　　7(2)共平面式316 不銹鋼合金 C-276★

　　0備選工藝連接★

　　安裝架(9)

　　標準標準

　　B1用于 2 英寸管道安裝的傳統法蘭安裝架，碳鋼螺栓★

　　B2用于面板安裝的傳統法蘭安裝架，碳鋼螺栓★

　　B3用于 2 英寸管道安裝的傳統法蘭扁平安裝架，碳鋼螺栓★

　　B4用于 2 英寸管道或面板安裝的共平面法蘭安裝架，全不銹鋼★

　　B7帶 300 系列不銹鋼螺栓的 B1 安裝架★

　　B8帶 300 系列不銹鋼螺栓的 B2 安裝架★

　　B9帶 300 系列不銹鋼螺栓的 B3 安裝架★

　　BA帶 300 系列不銹鋼螺栓的不銹鋼 B1 安裝架★

　　BC帶 300 系列不銹鋼螺栓的不銹鋼 B3 安裝架★

　　產品認證

　　標準標準

　　E3中國 NEPSI n 型★

　　E7IECEx 防火，防粉塵起火★

　　E8ATEX 防火防塵認證★

　　I1ATEX 本安，防塵★

　　I3中國 NEPSI 本安★

　　I7IECEx 本安★

　　K7IECEx 防火，防粉塵起火，本安， n 型 （I7、 N7 和 E7 的組合）★

　　K8ATEX 防火，本安， n 型，防塵 （E8、 I1 和 N1 的組合）★

　　N1ATEX n 型認證，防塵★

　　N3中國 NEPSI 防火★

　　N7IECEx n 型認證★

　　螺栓材料

　　標準標準

　　L4奧氏體 316 不銹鋼螺栓★

　　L5，B級7M螺栓★

　　ASTM A 193

　　顯示與界面選項

　　標準標準

　　M5LCD 顯示屏★

　　校準證書

　　標準標準

　　Q4校準證書★

　　材料可追溯性認證

　　標準標準

　　Q8EN 10204 3.1.B 規定的材料可溯性認證★

　　安全質量認證

　　標準標準

　　QT符合 IEC 61508 的安全認證（帶 FMEDA 證書）★

　　配置按鈕

　　標準標準

　　D4模擬零點和量程★

　　DZ數字零點微調★

　　瞬變保護

　　標準標準

　　T1瞬變保護接線端子★

　　軟件配置

　　標準標準

　　C1定制軟件配置（訂購時需要填寫好 CDS 00806-0100-4001）★

　　報警水平

　　標準標準

　　C4模擬輸出水平符合 NAMUR NE 43 建議，高位報警★

　　CN模擬輸出水平符合 NAMUR NE 43 建議，低位報警★

　　CR自定義報警與飽和信號水平，高位報警 （需要 C1 和配置數據表）★

　　CS自定義報警與飽和信號水平，低位報警 （需要 C1 和配置數據表）★

　　CT低位報警 （標準羅斯蒙特報警和飽和水平）★

　　壓力測試

　　擴展型

　　P1水壓測試證書

　　工藝區清潔

　　擴展型

　　P2特殊維修清洗

　　法蘭適配器

　　標準標準

　　DF(10)1/2–14 NPT 法蘭轉換頭★

　　排氣 /排液閥

　　擴展型

　　D7無排氣 / 排液閥的共面法蘭

　　導管堵頭

　　標準標準

　　DO(11)316 不銹鋼導管堵頭★

　　最高靜壓

　　標準標準

　　P73626 psig (250 bar) 靜壓限值 （僅限 3051DP 量程 2–5）★

　　典型型號：3051DP  2  A  2  2  A  1  A  HR5  B4

3051DP差壓3051DG表壓壓力變送器

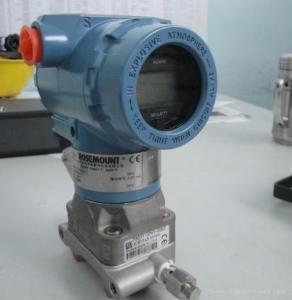

　　羅斯蒙特3051DP差壓變送器

　　3051羅斯蒙特系列3051DP差壓變送器的詳細描述：

　　羅斯蒙特壓力變送器是經過40年電力行業考驗的羅斯蒙特壓力變送器中的常用產品之一。具有高可靠性、長期穩定性和易于維護的設計。羅斯蒙特壓力變送器無論從設計到安裝，從維護到操作都能實現化的測量概念。

產品概述：

　　一流性能，參考精度高達0.075%

　　量程比能力達100:1

　　共面TM平臺支持集成壓力、流量和液位方案

　　整個HART產品系列通過了IEC61508 SIL2級安全性，可在遵從法規的同時簡化您的工作

　　超過20年的向后兼容性使您在投資特性的同時不會增加工廠的工廠的復雜性。

　　全球裝機量超過7百萬臺

　　常規型號：

　　3051DP1A22A1AB4M5

　　3051DP2A22A1AB4M5

　　3051DP3A22A1AB4M5

　　3051DP4A22A1AB4M5

　　3051DP5A22A1AB4M5

　　保證，可簽訂合同。

　　以下是相關網友提問：

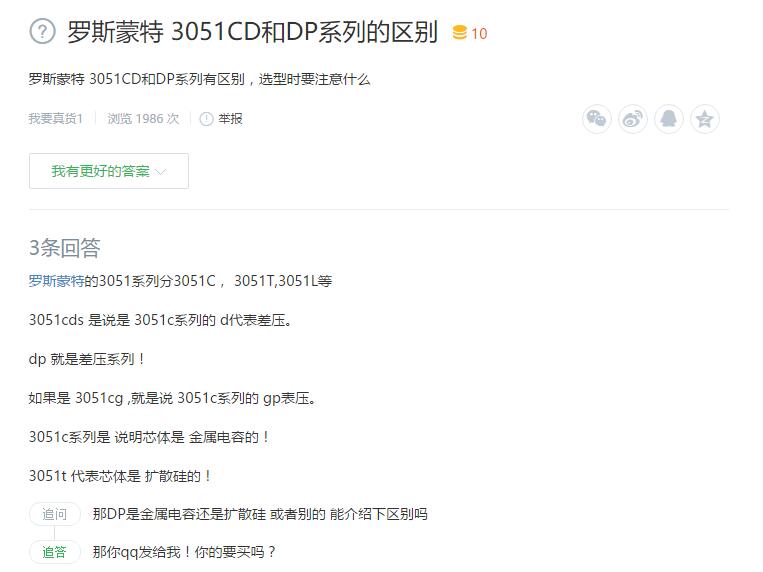

　　1、羅斯蒙特 3051CD和DP系列的區別？

　　羅斯蒙特的3051系列分3051C， 3051T,3051L等

　　3051cds 是說是 3051c系列的 d代表差壓。

　　dp 就是差壓系列！

　　如果是 3051cg ,就是說 3051c系列的 gp表壓。

　　3051c系列是 說明芯體是 金屬電容的！

　　3051t 代表芯體是 擴散硅的！

　　追問



　　那DP是金屬電容還是擴散硅 或者別的 能介紹下區別嗎
