天然氣流量計多數選用智能旋進旋渦流量計，還有某些情況用渦街流量計和質量流量計。仕樂克儀表專業生產旋進旋渦天然氣流量計，非常靠譜的天然氣流量計廠家，價格咨詢電話4000-118-588.

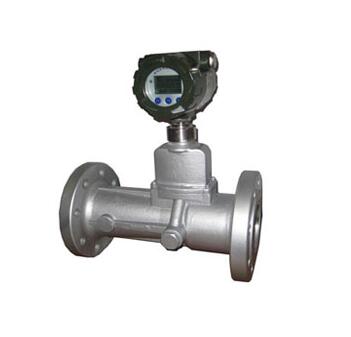

SLK-HLUX系列旋進旋渦天然氣流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。西安市仕樂克儀表是專業的旋進旋渦流量計廠家，歡迎新老客戶前來咨詢旋進漩渦流量計價格。

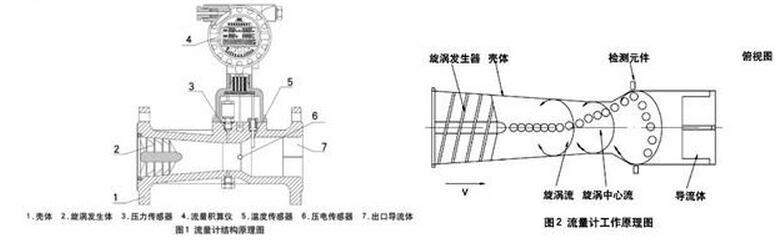

天然氣流量計工作原理
流體通過螺旋形導流葉片組成的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。
智能旋進旋渦天然氣流量計主要特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4． 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
|
代號 |
口徑 |
流量范圍m3/h |
||
|
SLK-HLUX-25智能旋進旋渦流量計 |
DN25 |
2．5～30 |
||
|
SLK-HLUX-32天然氣流量計 |
DN32 |
4．5～60 |
||
|
SLK-HLUX-50 |
DN50 |
10～150 |
||
|
SLK-HLUX-80 |
DN80 |
28～400 |
||
|
SLK-HLUX-100 |
DN100 |
50～800 |
||
|
SLK-HLUX-150 |
DN150 |
150～2250 |
||
|
SLK-HLUX-200 |
DN200 |
360～3600 |
||
|
|
代號 |
功能1 |
||
|
N |
無溫壓補償 |
|||
|
Y |
帶溫壓補償 |
|||
|
|
代號 |
輸出型號 |
||
|
F1 |
4-20mA輸出（二線制） |
|||
|
F2 |
4-20mA輸出（三線制） |
|||
|
F3 |
RS485通訊接口 |
|||
|
|
代號 |
功能2 |
||
|
E1 |
1.0級 |
|||
|
E2 |
1．5級 |
|||
|
T |
常溫 |
|||
|
P1 |
1．6Mpa |
|||
|
P2 |
2．5Mpa |
|||
|
P3 |
4．0Mpa |
|||
|
D1 |
內部3.6V供電 |
|||
|
D2 |
DC24V供電 |
|||
|
B1 |
不銹鋼 |
|||
|
B2 |
鋁合金 |
|||
|
公稱通徑DN（mm） |
類 型 |
流量范圍 |
工作 壓力 （MPa） |
精確度等級 |
重復性 |
|
20 |
|
1.2-1.5 |
|
|
|
|
25 |
|
2.5-30 |
|||
|
32 |
|
4.5-60 |
|||
|
50 |
A型 |
10-150 |
|||
|
B型 |
6-75 |
||||
|
80 |
A 型 |
28-400 |
|||
|
B型 |
18-200 |
||||
|
100 |
A型 |
50-800 |
|||
|
B型 |
40-60 |
||||
|
150 |
A型 |
150-2250 |
1.6 |
||
|
B型 |
100-1200 |
||||
|
200 |
|
360-3600 |
|
公稱通徑 |
公稱壓力 |
外形尺寸 |
表體材質 |
重量 |
||
|
表體長度L |
高度H |
不銹鋼 |
鋁合金 |
|||
|
20 |
1.6/2.5/4.0 |
180 |
347 |
√ |
|
5 |
|
6.3、10、16 |
180 |
357 |
√ |
|
|
|
|
25 |
1.6/2.5/4.0 |
200 |
367 |
√ |
|
7 |
|
6.3、10、16 |
200 |
378 |
√ |
|
10 |
|
|
32 |
1.6/2.5/4.0 |
230 |
383 |
√ |
|
9 |
|
6.3、10、16 |
230 |
402 |
√ |
|
12 |
|
|
50 |
1.6/2.5/4.0 |
230 |
403 |
√ |
|
11 |
|
6.3、10、16 |
260 |
421 |
√ |
|
14 |
|
|
80 |
1.6 |
330 |
438 |
|
√ |
11 |
|
2.5/4.0 |
330 |
438 |
√ |
|
18 |
|
|
6.3、10、16 |
330 |
446 |
√ |
|
21 |
|
|
100 |
1.6 |
410 |
468 |
|
|
14 |
|
2.5/4.0 |
410 |
475 |
√ |
|
18 |
|
|
6.3、10、16 |
410 |
483 |
√ |
|
33 |
|
|
150 |
1.6 |
585 |
542 |
|
√ |
21 |
|
2.5/4.0 |
585 |
549 |
√ |
|
52 |
|
|
6.3 |
585 |
572 |
√ |
|
72 |
|
|
200 |
1.6 |
700 |
618 |
|
√ |
41 |
|
2.5 |
700 |
626 |
√ |
|
117 |
|
|
4.0 |
700 |
634 |
√ |
|
127 |
|
